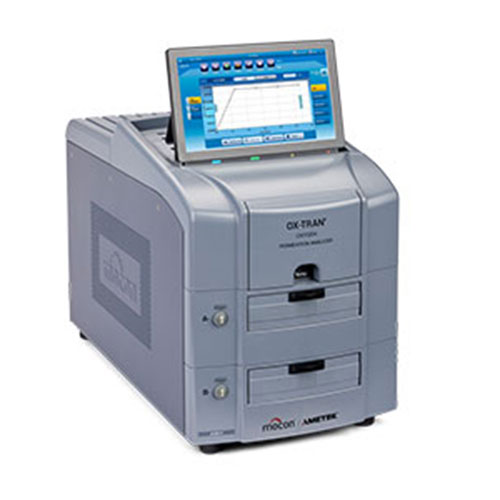

OX-TRAN 2/28 H 由于其独特的 4 测试腔，可以同时测试 4 个阻隔样品，其吞吐量是传统 OTR 仪器的两倍。新的双膜水平测试舱可以拆卸，便于样品制备，用户友好的操作界面提供了实时测试状态与目标限值的对比。
最高精度
- Coulox® 专利传感器是市场上唯一一款绝对值库仑计传感器，无需校准
- 检出限低至 0.05 cc/（m2* day）
- 全自动温度和流量控制简化了测试，并提供了无与伦比的可重复性
高吞吐量
- 业界最快的传感器响应时间，缩短了总体测试时间
- 双膜可拆卸测试舱允许一次测试 4 个样品，所需空间更少
- 自动测试方法，一键启动测试
- TruSeal 氮气环流密封可以消除许多测试中对绝对零点的需求，从而缩短总体测试时间
OX-TRAN 2/28 H 高通量分析仪可以测试无需加湿的高低阻隔膜的氧气透过率（OTR）。它采用 MOCON 的专利 Coulox 绝对值库伦计传感器，无需校准，符合 ASTM D3985 标准。该分析仪在 0.05 到 200 cc/（m2 * day）的宽检测范围内提供了非常准确和可重复的测试结果。
4 测试舱允许在同一个测试中使用或不使用参考薄膜进行一式三份测试。选择运行已知标样作为对照，可以提高结果的可信度。OX-TRAN 2/28 H 有 4 个测试舱，操作简单，非常适合执行大量 OTR 测试的质量控制实验室。
该分析仪具有行业领先的功能，如可拆卸的水平测试舱、全自动测试，可在实验室提供更高的吞吐量，它还有 QC 测试模式，能够实时显示测试状态与目标限值的对比。它可选配触摸屏操作界面，未选配触摸屏操作界面的版本则可通过本地计算机的彩色图形界面进行控制。
25 多年来，MOCON OX-TRAN 系列仪器一直是市场上最可靠、最经久耐用的仪器。OX-TRAN 2/28 H 是繁忙实验室进行例行简短渗透测试的最佳选择。
可拆卸测试舱
- 双膜测试舱盒，测试能力加倍
- 在工作台上轻松制备样品
- 一键释放和加载
- 气动夹紧确保了更可重复的结果
- 可以装载额外的测试舱并分阶段进行测试
TruSeal®
- 消除单独清零
- 缩短测试时间（提高吞吐量）
- 更可重复的结果
自动控制功能
- 存储和调用常用的测试方法
- 一键启动完整的测试周期
- 在整个测试周期中进行流量和温度控制
- 预处理模式，提高吞吐量
- 测试报告打印和导出，包含通过、失败或警告测试结果
- 传感器保护
简单的用户界面
- 全彩图形界面显示了实时检测状态与目标限值的对比
- 仪器可配有彩色触摸屏，也可连接到 PC
- 直观的自动化操作需要极少的培训
- 内置多级用户管理和数据安全
- 事件日志和故障处理指南
Coulox® 传感器
- 缩短测试时间，减少总体测试时间，提高吞吐量
- 无需传感器校准
- 传感器寿命比市场上的其他传感器更长
- 与需要校准的传感器相比，结果更准确、更可重复
- 传感器完全符合 ASTM D3985
保修
- 12 个月 100% 零件和工艺保修
- 库伦计Coulox 传感器独家 4 年保修
功能 - 特定型号
|
|
单位
|
OX-TRAN 2/28H
|
OX-TRAN 2/28HR
|
|
测试范围 (50cm2)
|
cc/(m2*天)
|
0.05 到 200
|
0.05 到 200
|
|
cc/(100 in2*天)
|
0.003 到 12.9
|
0.003 到 12.9
|
|
测试范围 (5cm2)
|
cc/(m2*天)
|
0.5 到 2000
|
0.5 到 2000
|
|
cc/(100 in2*天)
|
0.03 到 129.0
|
0.03 到 129.0
|
|
解决(50cm2)
|
cc/(m2*天)
|
0.0001
|
0.0001
|
|
重复性
|
cc/(m2*天)
|
0.02 or 1%*
|
0.02 or 1%*
|
|
测试温度范围
|
°C
|
20° 到 60°C ± 0.2°C
|
20° 到 40°C ± 0.2°C
|
|
受控相对湿度测试范围
|
%相对湿度
|
0%
|
0%、50-90% +/- 5%，仅测试气体
|
|
胶片尺寸
|
不适用
|
4” x 4” std., 2” x 2” for 5.0 cm2
|
4” x 4” std., 2” x 2” for 5.0 cm2
|
|
膜厚
|
不适用
|
向上 到 20 Mil 为了 50 cm2, 向上 到 120 Mil 为了 5.0 + 10 cm2
|
向上 到 20 Mil 为了 50 cm2, 向上 到 120 Mil 为了 5.0 + 10 cm2
|
|
薄膜测试区
|
不适用
|
50 cm2 std., 10 cm2 + 5.0 cm2 选修的
|
50 cm2 std.,10 cm2 + 5.0 cm2 选修的
|
*以较大者为准
其他规格（所有型号）：
物理规格
- 15.5 英寸高 x 12 英寸宽 x 23 英寸深（39.4 cm x 30.4 cm x 58.0 cm）
- 95 磅（43.1 kg）
电气要求
- 电压：100 - 240 VAC 50/60 Hz
- 最大功耗：700 VA
实验室要求
|
温度
|
操作
|
22°C ± 2°C
|
|
存储
|
10 °C至30 °C
|
|
湿度
|
操作
|
20% 至 80% RH（无冷凝）
|
|
存储
|
5% 至 85% RH（无冷凝）
|
供气要求
|
载气
|
气体成分
|
氮气/氢气混合物（98％/2％）
|
|
额定供气压力
|
25 PSI，（1.72 巴），（172 kPa）
|
|
测试气体
|
气体成分
|
100％ 氧气（纯度 99.9％）
|
|
额定供气压力
|
25 PSI，（1.72 巴），（172 kPa）
|
连接
- 远程访问和控制（需要可选的 Perm-Net Light 软件）
- 标准以太网端口（100T）
- 双 USB 2.0 端口（用于连接键盘、鼠标或存储设备）
合规标准
本产品通过 UL 和 CSA 认证，使用 Intertek Group plc 的 ETL 标志，并通过 CE 认证。
符合以下国际公认的安全标准。
- IEC 61010-1:2010 第三版
- UL 61010-1:2012 第三版
- CAN/CSA-C22.2 No. 61010-1:2012 第三版
符合以下国际公认的 EMC 标准。
- EN 61326-1:2013
- EN 61000-3-2:2006、A1:2009、A2:2009
- EN 61000-3-3:2013
符合欧盟 2011/65/EU RoHS 指令。
测试舱和选件
耗材
软件
- PermWare 数据采集、数据管理和仪器状态仪表板
- 21 CFR Part 11 用户和数据安全
- PC 的远程查看软件 – PermNet Lite
服务和支持选项
包装膜
测试标准
ASTM D3985
ASTM F2622
ISO CD 15105-2
JIS K-7126-B
DIN 53380-3
GB/T 19789-2005
测试方法
按照
ASTM D3985用库仑计传感器测定氧气透过塑料薄膜和薄片的透过率的标准测试方法
在环境大气压下，将测试样品作为半阻隔材料安装在两个腔室之间。一个腔室用氮气流缓慢吹扫，另一个腔室含有氧气。当氧气渗透通过薄膜到氮气载气中时，它将被输送到库仑计检测器，在那里产生一个电流，其大小与单位时间内进入检测器的氧气量成正比。
