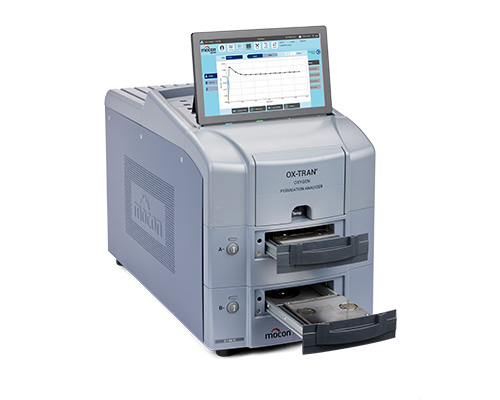

OX-TRAN 2/22 系列 2 芯 高性能分析仪 可以测试薄膜和包装上从低阻隔到极高阻隔的氧气透过率 (OTR)。用于包装和薄膜的氧气渗透分析仪易于使用，并且提供市场上最短的测试时间。它们具有 2 个独立的单元，带有可更换的水平测试盒，可以轻松准确地测试各种样品尺寸和类型。
最高准确度
- 获得专利的 COULOX® 传感器是市场上唯一的绝对库仑传感器，无需校准
- 任何可用仪器的最低检测水平低至 0.0005 cc/(m2 × 天)（10X 型号）
- 全自动温度、流量和相对湿度控制简化了测试并提供无与伦比的可重复性
最佳吞吐量
- 业界最快的传感器响应时间可缩短总体测试时间
- 可拆卸的测试盒可实现快速、轻松的样品制备
- 自动化测试方法只需按一下按钮即可启动测试
- TruSeal® 气体冲洗周边密封可以消除许多测试中单独调零的需要，从而缩短总体测试时间
2/22 系列采用 MOCON 的专利 COULOX 绝对（本征）库仑传感器，无需校准，是 ASTM D3985. 它是唯一经过独立第三方测试证明能够满足精度和偏置要求的仪器系列。
型号：
该高精度仪器系列有 3 种型号，每种型号都有不同的较低检测限因素：
- H型号（常见屏障）-最流行的检测范围从0.05到200 cc/(m2×天)
- L 模型（高屏障）- 能够达到比 H 模型低 10 倍的效果，提供 0.005 至 200 cc/(m2 × 天) 的范围
- 10X模型（超高壁垒）——具有业界最低的检测水平，比 H 型号低 100 倍，检测范围为 0.0005 至 200 cc/(m2 × 天)。
其检测上限为 200 cc/(m2 × 天)，可通过使用缩小面积胶片测试盒（因子 × 9）、大气氧气到位的任何型号来延长正常 100% O2（系数 4.8）或各种尺寸的掩蔽。该系列具有行业领先的功能，例如可拆卸和可互换的水平测试盒、易于使用的触摸屏操作员界面以及在实验室中提供更高吞吐量的全自动测试。
25 年来，MOCON 的 OX-TRAN 系列仪器一直是市场上最值得信赖、最耐用的仪器。 从简单的单层屏障到复杂的多层屏障，OX-TRAN 2/22系列是正确的选择。
可拆卸测试舱
- 在工作台上轻松制备样品
- 一键释放和加载
- 气动夹紧确保了更可重复的结果
- 可互换的测试舱盒选件扩展了分析仪的范围和灵活性，无需工具，同时又能保持精确的结果
- 测试舱盒选件包括：用于扩大测试范围（无需面罩）和提高纸基阻隔材料测试精度的小面积测试舱、用于对包装或极端条件进行远程测试的适配器以及针对特殊要求的定制设计测试舱。
TruSeal®
- 样品安装密封氮气环流保护了腔室的完整性
- 降低背景水平，减少运行单独清零的需要
- 缩短测试时间，提高吞吐量
- 更可重复的结果
控制功能
- 在整个测试过程中，全自动的流量、温度和相对湿度控制
- 自动测试方法开发和建议
- 可编程多测试顺序
- 最终测试报告打印和导出
- 内置传感器保护
触摸屏界面
- 直观的自动化操作需要极少的培训
- 内置多级用户管理和数据安全
- 事件日志和故障处理指南
- 无需使用电脑，节省宝贵的实验室空间
COULOX® 传感器
- 缩短测试时间，减少总体测试时间，提高吞吐量
- 无需传感器校准
- 传感器寿命比市场上的其他传感器更长
- 与需要校准的传感器相比，结果更准确、更可重复
- 库仑计传感器完全符合 ASTM D3985标准
保修
- 12 个月 100% 零件和工艺保修
- 库伦计Coulox 传感器独家 4 年保修
功能 - 特定型号
|
|
单位
|
型号 10x
|
L型
|
H型
|
|
测试范围 (50 cm2)
|
cc/(m2 × 天)
|
0.0005 到 200
|
0.005 到 200
|
0.05 到 200
|
|
cc/(100 in2 × 天)
|
0.00003 到 12.9
|
0.0003 到 12.9
|
0.003 到 12.9
|
|
测试范围 (5.6 cm2)
|
cc/(m2 × 天)
|
0.0044 到 1770
|
0.044 到 1770
|
0.44 到 1770
|
|
cc/(100 in2 × 天)
|
0.00027 到 114.0
|
0.0027 到 114.0
|
0.027 到 114.0
|
| 测试范围 (5.0 cm2 蒙面的) |
cc/(m2 x 天) |
0.005 到 2000 |
0.05 到 2000 |
0.5 到 2000 |
|
测试范围 - 封装
|
cc/(pkg × 天)
|
0.0000025 到 1.0
|
0.000025 到 1.0
|
0.00025 到 1.0
|
| 解决 (50cm2) |
cc/(m2 × 天) |
0.0001 |
0.0001 |
0.0001 |
|
重复性
|
cc/(m2 × 天)
|
0.0005 或者 1%*
|
0.002 或者 1%*
|
0.02 或者 1%*
|
*以较大者为准
功能 - 所有型号
|
OX-TRAN 2/22 系列
|
单位
|
|
测试温度范围
|
10°至 40°C ± 0.2°C
|
|
受控相对湿度测试范围
|
0 至 90％ ± 3％
|
|
薄膜尺寸
|
4 英寸 x 4 英寸标配，2 英寸 x 2 英寸可选
|
|
薄膜厚度
|
高达 120 Mil
|
|
薄膜测试面积
|
50 cm2 标配，5.6 cm2 可选
|
其他规格（所有型号）：
物理规格
- 15.5 英寸高 x 12 英寸宽 x 23 英寸深（39.4 cm x 30.4 cm x 58.0 cm）
- 95 磅（43.1 kg）
电气要求
- 电压：100 - 240 VAC 50/60 Hz
- 最大功耗：700 VA
实验室要求
|
温度
|
操作
|
22°C ± 2°C
|
|
存储
|
10 °C至30 °C
|
|
湿度
|
操作
|
20% 至 80% RH（无冷凝）
|
|
存储
|
5% 至 85% RH（无冷凝）
|
供气要求
|
载气
|
气体成分
|
氮气/氢气混合物（98％/2％）
|
|
额定供气压力
|
25 PSI，（1.72 巴），（172 kPa）
|
|
测试气体
|
气体成分
|
100％ 氧气（纯度 99.9％）
|
|
额定供气压力
|
25 PSI，（1.72 巴），（172 kPa）
|
连接
- 远程访问和控制（需要可选的 Perm-Net Light 软件）
- 标准以太网端口（100T）
- 双 USB 2.0 端口（用于连接键盘、鼠标或存储设备）
连接性
- 远程访问和控制（需要可选的 PERM-NET Lite 软件）
- 标准以太网端口 (100T)
- 双 USB 2.0 端口（用于连接键盘、鼠标或存储设备）
合规标准
设备类型：测量、控制和实验室用电气设备
设备类型：渗透分析仪
理事会指令的应用：
- 2006/42/EU 机械指令
- 2014/30/EU EMC指令
- 2011/65/EU RoHS指令
声明符合的标准：
- IEC/EN 60204-1:2018
- IEC 61010-1: 2010+A1 2019
- EN 61326-1: 2021
-A类辐射和传导
-基本免疫测试要求
测试舱和选件
- 小面积测试舱
- 边缘效应测试舱
- 隐形眼镜测试舱
- 定制设计测试舱
- 包装测试适配器
耗材
软件
服务和支持选项
- IQ/OQ 文件和验证
- 基本预防性维护计划
- 高级预防性维护计划
包装膜
特殊薄膜
包装
密封件
测试标准
ASTM D3985
ASTM F2622
ASTM F1307
ASTM F1927
ISO CD 15105-2
JIS K-7126-B
DIN 53380-3
GB/T 19789-2005
GB/T 31354-2014
测试方法
按照 ASTM D3985
用库仑计传感器测定氧气透过塑料薄膜和薄片的透过率的标准测试方法
在环境大气压下，将测试样品作为半阻隔材料安装在两个腔室之间。一个腔室用氮气流缓慢吹扫，另一个腔室含有氧气。当氧气渗透通过薄膜到氮气载气中时，它将被输送到库仑计检测器，在那里产生一个电流，其大小与单位时间内进入检测器的氧气量成正比。
