作为最广泛使用的气体检测技术之一，光电离检测器（PID）通常应用于便携式和固定式仪器中，用于检测环境空气中的各种有机化合物和一些无机气体。
MOCON 的下一代 PID 传感器系列 - ev-NXT - 使 PID 传感器的性能发生了巨大变化。 eV-NXT 系列传感器采用专利设计，消除了 PID 传感器的可变性。 过去，由于灯和检测器无法实现一致的性能，所有 PID 传感器的增益在传感器之间都存在显着差异。 eV-NXT 消除了这种可变性，并为传感器提供一致的增益和环境响应。 这提高了精度，并使传感器最容易集成到 OEM 设计中。
piD-TECH
® eV-NXT

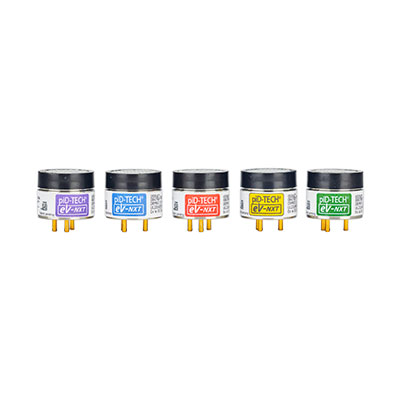

® 根据应用要求分为五个范围。
- piD-Tech eV-NXT -10.6 eV 绿色 0-10,000 ppm
- piD-Tech eV-NXT -10.6 eV 紫色 0-2,000 ppm
- piD-Tech eV-NXT -10.6 eV 红色 0-200 ppm
- piD-Tech eV-NXT -10.6 eV 黄色 0-20 ppm
- piD-Tech eV-NXT -10.6 eV 蓝色 0-4 ppm
我们的专业传感器工程师将协助您将我们的本质安全光电离传感器集成到您的产品中，从而减少与产品开发相关的时间和成本。
新的 eV-NXT 具有以下特点
特点
- piD-TECH 系列 PID 传感器是业内使用最广泛的 PID 传感器。
- 增强了传感器之间的可重复性，从而提高了准确性
- 灯不亮故障检测。
- 本质安全：经过 UL、CAN/CSA、ATEX、IECEx 认证
- 灯泡寿命长：通常为 10,000 小时
- 内部输入电压调节可提高信号稳定性
- 内部过滤可防止颗粒物和湿度的影响
- 易于清洁和现场维护
好处
- 即插即用操作
- 在较宽的温度和湿度范围内保持一致的性能
- 低功耗，延长电池寿命
- 低 PPB 最小检测范围
- 环境空气质量应用的卓越基线稳定性。
eV-NXT 传感器是市场上最准确、最容易集成的 PID 传感器。 这些传感器非常适合环境空气质量、过程和工业安全等要求苛刻的应用。
传感器范围
|
10.6 eV 灯
|
绿色的
|
紫色的
|
红色的
|
黄色的
|
蓝色的
|
|
零件编号
|
045-110
|
045-111
|
045-112
|
045-113
|
045-114
|
|
范围
|
10,000 ppm
|
2,000 ppm
|
200 ppm
|
20 ppm
|
4 ppm
|
|
检测限
|
500 ppb
|
100 ppb
|
10 ppb
|
1 ppb
|
0.5 ppb
|
|
T90 响应
|
< 3.5秒
|
< 3.5秒
|
< 3.5秒
|
< 6.5秒
|
< 6.5秒
|
|
典型灵敏度*
|
0.6毫伏/ppm
|
2.4毫伏/百万分之一
|
12.0毫伏/ppm |
118毫伏/ppm |
545毫伏/ppm |
*含异丁烯
操作规格
|
piD-TECH® eV-NXT® 光电离传感器
|
单位
|
|
温度范围
|
'-20*C 至 60*C 本质安全（-40C 至 65C 工作温度）
|
|
相对湿度范围
|
0 至 99% 无冷凝
|
|
湿度基线灵敏度
|
接近零至 95% 相对湿度
|
|
温度依赖性
|
遵循理想气体定律
|
|
故障检测
|
连续监控灯强度以检测灯不亮故障。
|
电气特性
|
piD-TECH® eV-NXT® 光电离传感器
|
单位
|
|
电源电压
|
3.2 至 5.5 伏直流电
|
|
当前的
|
典型值 28 mA
|
|
工作功率
|
22毫瓦
|
|
输出信号
|
0.04V 至 2.85V
|
物理特性
|
piD-TECH® eV-NXT® 光电离传感器
|
单位
|
|
重量
|
＜12克
|
|
方面
|
直径 20.0 毫米x 16.5 毫米高（引脚 4.83 毫米高）
|
|
可维修零件
|
灯、检测器单元、盖子/过滤器
|
|
灯泡寿命
|
10,000小时
|
|
板载过滤器
|
防止传感器受到液体和颗粒的污染
|
|
保修期
|
2年，不包括消耗品
|
认证及批准
|
piD-TECH® eV-NXT® 光电离传感器
|
单位
|
|
美国
|
UL 913，第 8 版。用于 I 类、II 类和 III 类第 1 部分危险（分类）场所的本质安全设备和相关设备
|
|
欧洲
|
ATEX 指令：EN 60079-0:2018、EN 60079-11:2012； II 1 G Ex ia IIC Ga，-20 oC - 60 oC ATEX 证书：UL 23 ATEX 2970U Rev. 0；欧洲0539
|
|
其他
|
IECEx 标准：60079-0 Ed。 7； 60079- 11 版。 6； IECEx UL 23.0018U 第 0 期； CAN/CSA C22.2 No.157-92
|
|
专利
|
待办的
|
|
备件编号
|
描述
|
|
046-062
|
带集成过滤器的盖子
|
|
046-042
|
eV-NXT 检测器电离室组件
|
|
043-257
|
piD-TECH® 10.6eV 灯组件
|
|
044-657
|
piD-TECH® 10.6eV 灯组件独立包装
|
|
046-271
|
piD-TECH® eV-NXT 维护套件
-2 片抛光盘
-1 个带内置过滤器的盖子
-1 根带衬垫棉签
|
环境监测
- 室内/室外空气质量监测
- 无组织排放监测
- 栅栏监控
- 洁净室中的 AMC
有毒气体监测
- 便携式和固定式气体检测
- 密闭空间监视器
- 泄漏检测
- 安全与安全合规性监控
