传输率 (TR) 测试 –测量通过渗透穿过材料的测试气体（氧气、水蒸气或二氧化碳）的量。有些材料被设计为高度透气（高发射器），而其他材料被设计为出色的屏障（低发射器）。
根据行业、需求和应用的不同，包装的具体阻隔要求可能会有很大差异。鉴于材料和 TR 范围的多样性，还可以使用多种测试方法来确保最佳的测量精度。
传输速率测试概述
渗透海报下载
传输率 (TR) 测试 –测量通过渗透穿过材料的测试气体（氧气、水蒸气或二氧化碳）的量。有些材料被设计为高度透气（高发射器），而另一些材料则被设计为出色的阻隔性（低发射器）。考虑到材料和TR范围的多样性，还可以使用多种测试方法来确保最佳的测量精度。
下表为氧气、水蒸气和二氧化碳透过率测试方法。如果您对最适合您的材料的测试方法有任何疑问，
请联系我们的实验室寻求指导。
氧气透过率 (OTR) 测试
|
测试方法
|
典型样品
|
分析范围
cc/(m2 × 天)
|
|
ASTM D3985 - 使用库仑检测器对干膜和片材进行 OTR
|
食品、药品、医疗器械和电子产品包装
研究材料包括：可堆肥和可堆肥可回收混合物和新型生物医学材料
|
0.005 至 2000
注意：使用我们的 10X 测试设备可以测量低至 0.0005 cc/(m2 × 天) 的阻隔性
|
|
ASTM F1927 – 使用库仑检测器添加受控湿度的干膜和片材的 OTR
|
|
ASTM F2622 – 使用电化学（非库仑）检测器进行更高传输率的薄膜和包装的 OTR
|
透气薄膜（生产）及高透过率生物医用材料
|
0.4 至 144,000
|
|
ASTM F3136 – 使用荧光检测器的极高发射器的 OTR。这些可以是薄膜或泄漏的包装
|
多孔、穿孔和高透射（非气密涂层）可堆肥材料
|
100 至 1,000,000
|
|
ASTM F1307 – OTR直通包样品
|
瓶子、托盘、管道、小瓶、袋子
|
0.00003 至 1 cc/天
|
水蒸气透过率 (WVTR) 测试
|
测试方法
|
典型样品
|
分析范围
克/(米2 × 天)
|
|
ASTM F1249 – 使用调制红外探测器测量薄膜材料的 WVTR。
注意：我们的 MOCON 实验室提供此测试的修改版本来分析包装样品。
|
食品、药品、医疗器械和电子产品包装
研究材料包括：可堆肥和可堆肥可回收混合物
|
0.005 至 1000
注：包装 WVTR 测试范围为 0.00003 至 0.5 克/天
|
|
ASTM F3299 – 使用 P2O5 检测器测量高阻隔薄膜材料的 WVTR
注意：我们的 MOCON 实验室提供此测试的修改版本来分析包装样品。
|
电子、制药、医疗器械及高阻隔材料
|
0.00005 至 5
（0.05 至 5000 毫克/（m2 × 天））
注：包装 WVTR 测试范围为 0.0003 至 025 毫克/天
|
|
ASTM E96 – 使用重量分析法测定薄膜材料的 WVTR
|
高透射率、多孔和穿孔薄膜和涂布纸
|
0.5至10,000
|
|
ASTM D6701 – 通过高透射率材料实现的 WVTR
|
透气透气和无纺材料，例如建筑包装和皮肤接触产品
|
500 至 100,000 g/(m2 × 天)
|
二氧化碳透过率（CO2TR）测试
|
测试方法
|
典型样品
|
分析范围
cc/(m2 × 天)
|
|
ASTM F2476 – 薄膜和包装样品的 CO2TR
|
食品、药品、生物及医疗器械材料及包装
|
1 至 80,000
注：套件 CO2TR 测试范围为 0.005 至 40 cc/天
|
电影

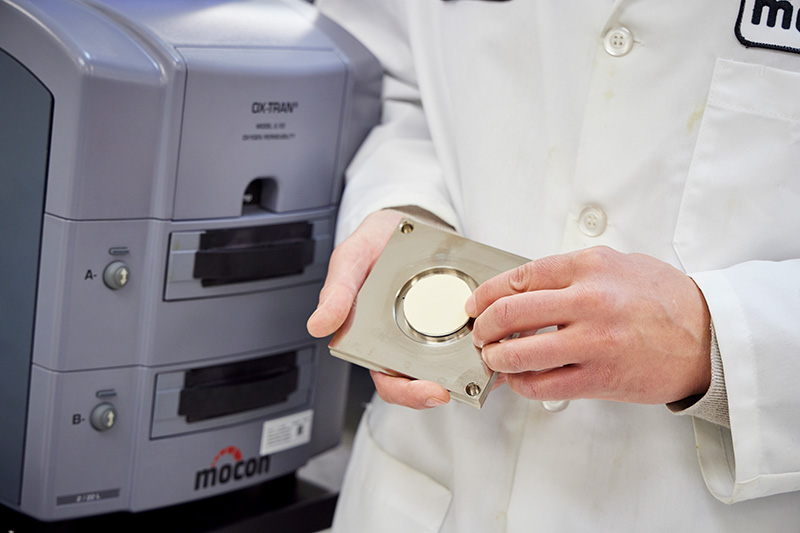

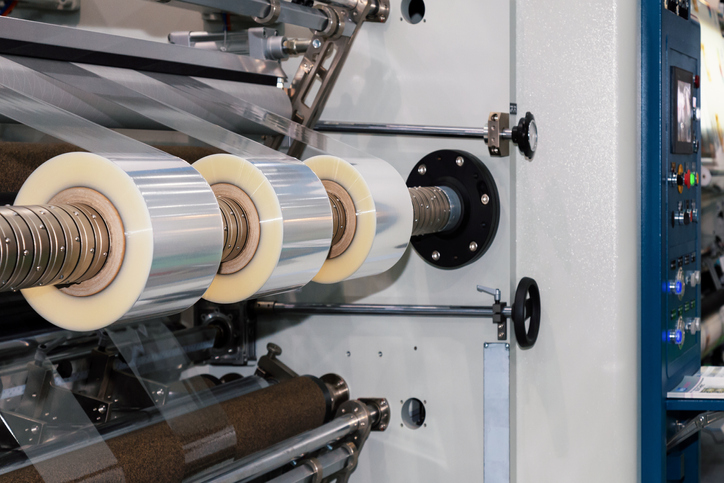

薄膜样品来自片材卷或从包装壁（袋、托盘或瓶子）切下。我们一式两份地测试薄膜样品。所需的最少材料是两个 4” x 4” （大约两块 10x10 厘米）。
注：典型的 8.5” x 11”大小样本可以很好地为每个样本提供足够的材料，并且为了测试优化目的，优选额外的材料。
如果无法生产足够大的样品以安装到标准 50 cm2 测试池中，仍然可以进行测试，但灵敏度和测量范围会受到影响.
|
包装

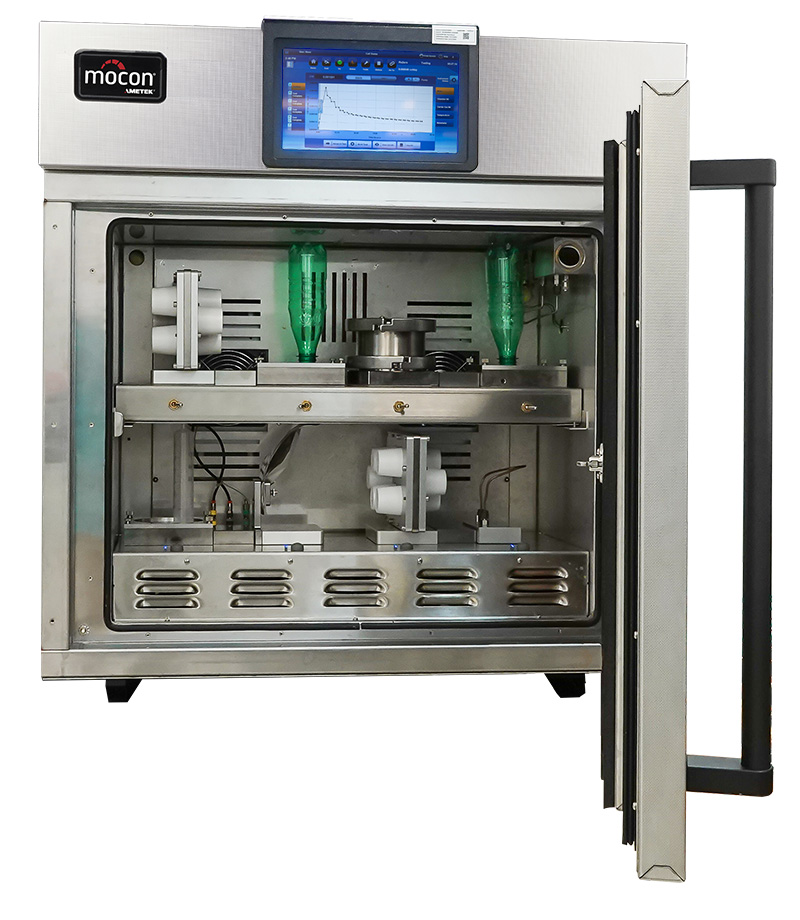

包装是除电影之外的任何东西。测试重点是测量穿过包装壁和密封件的气体传输，以捕获进入率（例如 O2 进入包装）或排出率（例如水损失）。典型的样品可以是一个瓶子或一个带有封口的瓶子.
我们将包作为单个包进行分析，但测试多个样本可以更好地了解特定包配置的传输速率值。当密封件和封闭件纳入测量时，这一点很重要。
|
注意：请标记您的样品
使用记号笔或其他软头记号笔以避免损坏或留下印记。将样品 ID 沿边缘放置（用于胶片测试）并远离要分析的特定区域。
如果可能，请记下薄膜上的测试气体方向。写下“测试气体” “O2，” “西弗吉尼亚州”或“N2”确定如何分析材料，因为在测试多层材料时薄膜取向至关重要。
除了传输速率测试之外，我们还提供对包装研发和保质期测试过程至关重要的各种其他测试服务。
|
测试方法
|
典型示例
|
分析范围
|
|
顶空 %O2
（和 %CO2
如果需要的话）
|
气调包装（MAP）
食品、药品和医疗器械
|
0 到 100% O2
/CO2
|
|
顶空%RH
|
气调包装 (MAP)
医疗器械、电子、制药
|
0至97%相对湿度
|
|
膜厚测量
|
袋和薄膜结构
|
1 至 5 亿
25 至 12,700 微米
|
| 爆破测试（受限）通过
ASTM F2054 |
食品、医疗器械和药品袋和托盘
|
10-5000 毫巴（0.15 至 72.5 psig) |
| 爆破测试（无限制）通过 ASTM F1140 |
食品、医疗器械和药品袋和托盘
|
10-5000 毫巴（0.15 至 72.5 psig）
|
| 封装完整性（压力衰减/泄漏）通过 ASTM F2095 |
食品、医疗器械和药品袋和托盘
|
使用已知的控制泄漏样品根据样品设置定制压力衰减范围
|
|
Gelbo Flex 调理如下
ASTM F392 方法
|
用于食品、医疗器械或电子包装的薄膜样品
|
不适用这是一种调节/材料应力方法，通常随后进行渗透测试
|
