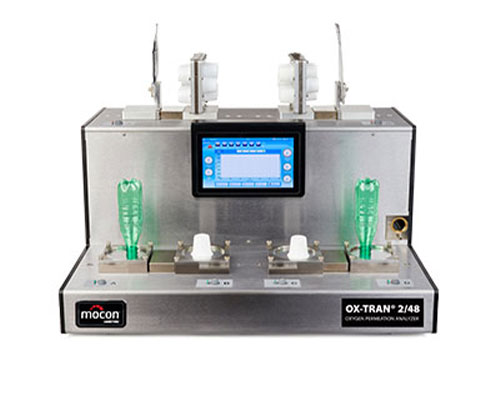

OX-TRAN 2/48 系列氧气透过率（OTR）分析仪是为在环境下测试整包装或其他三维样品而设计的。这些 8 腔仪器提供了高通量，可以提高您的实验室的测试能力。双排设计允许在检测 4 个样品的同时对 4 个样品进行调节。这种并行操作大大提高了分析仪的效率，同时还能提供满足您要求的 MOCON 准确和可重复的结果。它们采用与我们其他包装测试分析仪和夹具相同的可互换包装测试舱设计。这些突破性的测试舱简化了样品准备流程，提高了测试结果的可重复性。有各种各样的测试舱设计可供选择，它们可以容纳不同的包装尺寸和类型，许多测试舱甚至不需要使用环氧树脂。
高效包装测试
- 并行调节和测试腔提高了吞吐量
- 自动调节周期缩短了准备测试样品的时间
- 高流量吹扫周期比传统方法快 20 倍以上
- 简单而安全的一键式气动测试舱安装
- 易于使用的包装测试舱节省了准备样品的时间
- 快速响应的 Coulox 传感器减少了测试时间
值得信赖的结果
- MOCON 的专利 Coulox® 传感器测量的是绝对值，不需要校准
- 库仑计传感器的使用寿命长，独家 4 年保修
- 本征传感器完全符合 ASTM D 3985 标准
- 整合了 TruSeal，将背景水平降到最低，可以获得更加准确的结果
- 调节和测试腔载气的自动流量和相对湿度控制
OX-TRAN 2/48 分析仪可以测试高低阻隔膜和包装的氧气透过率（OTR）。
具有自动控制功能的简单用户界面使测试变得非常简单，只需很少的培训。在某些应用中，启动一个新的测试只需在装入样品后按下一个按钮即可。常见的测试方法可以被储存和调用，以供重复使用。对于新的或未知的样品类型，自动测试功能将自动调整测试参数，以提供优化的测试结果，用户不需要有包装方面的经验。
各种测试舱可用于测试托盘、瓶子、软质容器、小袋、杯子、洗衣凝珠、瓶盖、封口、纸盒、薄膜和几乎任何其他类型的三维样品。我们还提供定制设计的测试舱，可简化样品制备，提高测试的可重复性。
型号：
这个系列的仪器有 2 个型号，具有不同的检出下限。
- H 型（常见阻隔材料）- 检测范围为 0.00025 到 1 cc/pkg * day
- L 型（高阻隔材料）- 能够实现比 H 型低 10 倍的检出限，检测范围为 0.000025 到 1 cc/pkg * day
25 多年来，MOCON OX-TRAN 系列仪器一直是市场上最可靠、最经久耐用的仪器。OX-TRAN 2/48 系列是最新的产品，它将整包装测试提升到了一个全新的水平，使品牌所有者和包装服务供应商能够可靠地测试他们的成品包装。它非常适合任何经常测试整包装或其他三维样品的测试实验室。
各种包装和薄膜测试舱
- 轻松在工作台上制备样品，许多无需环氧树脂
- 一键快速释放和加载
- 一次性安装箔板简化了包装的安装
- 专用测试舱盒可节省时间，并提高测试的可重复性
高级包装测试功能
- 智能调节，可以自动快速吹扫到所需的设置
- 自动大流量调节模式缩短了周期
- 在测试开始前，快速检查包装是否安装正确
- 并行调节和检测提高了测试效率
自动控制功能
- 载气的流量和相对湿度控制（调节和测试腔）
- 开发“自动测试”方法和对未知样品提出相应的建议
- 测试报告打印和导出
- 传感器保护
触摸屏界面
- 直观的自动化操作需要极少的培训
- 测试和仪器状态的清晰图形显示
- 内置多级用户管理和数据安全
- 事件日志和故障处理指南
Coulox® 传感器
- 缩短测试时间，减少总体测试时间，提高吞吐量
- 无需传感器校准
- 传感器寿命长，保修期长达 4 年
- 本征传感器完全符合 ASTM D3985 标准
TruSeal®
保修
- 12 个月 100% 零件和工艺保修
- 库伦计Coulox 传感器独家 4 年保修
功能 - 取决于具体型号
| |
单位
|
L 型
|
H 型
|
|
测试范围
@20.9% O2
|
cc/(m2 x day)
|
0.005 至 200
|
0.05 至 200
|
|
cc/（pkg x day）
|
0.000025 至 1.0
|
0.00025 至 1.0
|
|
补偿到 100% O2 的测试范围
|
cc/(m2 x day)
|
0.025 至 1000
|
0.25 至 1000
|
|
cc/（pkg x day）
|
0.000125 至 5.0
|
0.00125 至 5.0
|
|
分辨率
|
cc/（pkg x day）
|
0.00001
|
0.0001
|
|
重现性
|
cc/(pkg x day)
|
0.00001 或 ± 2%*
|
0.0001 或 ± 2%*
|
* 环境中的读数/摄氏度，以较大者为准
功能 - 所有型号
|
Ox-Tran 2/48 系列
|
单位
|
|
测试温度范围
|
环境 |
|
受控相对湿度测试范围
|
环境
|
|
受控相对湿度载气范围（调节和检测腔）
|
0、30% 至 90% ± 5%
|
其他规格：
物理规格
- 16.25 英寸高 x 32.25 英寸宽 x 22.25 英寸深（41.3 cm x 82.1 cm x 56.6 cm）
- 110 磅（50 kg）
电气要求
- 电压：100 - 240 VAC 50/60 Hz
- 最大功耗：700 VA
实验室要求
|
温度
|
操作
|
21 °C ± 2°C
|
|
存储
|
10 °C至30 °C
|
|
湿度
|
操作
|
10% 至 60% RH（无冷凝）
|
|
存储
|
5% 至 85% RH（无冷凝）
|
供气要求
|
载气
|
气体成分
|
氮气/氢气混合物（98％/2％）
|
|
额定供气压力
|
25 PSI，（1.72 巴），（172 kPa）
|
连接
- 远程访问和控制（需要可选的 Perm-Net Light 软件）
- 标准以太网端口（100T）
- 双 USB 2.0 端口（用于连接键盘、鼠标或存储设备）
合规标准
本产品通过了 UL 和 CSA 认证，使用 Intertek Group plc. 的 ETL 标志，并经过认证符合 CE 标准。
符合以下国际公认的安全标准。
- IEC 61010-1:2010 第三版
- UL 61010-1:2012 第三版
- CAN/CSA-C22.2 No. 61010-1:2012 第三版
符合以下国际公认的 EMC 标准。
- EN 61326-1:2013
- EN 61000-3-2:2006、A1:2009、A2:2009
- EN 61000-3-3:2013
符合欧盟 2011/65/EU RoHS 指令。
测试舱和选件
- 80 cm2 包装测试舱
- 大型立式托盘测试舱
- 软包装袋测试舱
- 50 cm2 薄膜测试舱
- 包装适配器测试舱
- 咖啡胶囊测试舱，10 杯或 1 杯
- 捕获容量测试腔
- 定制测试舱
耗材
软件
服务和支持选项
包装膜
包装
测试标准
- ASTM D3985
- ASTM F2622
- ASTM F1307
- ASTM F1927
- ISO CD 15105-2
- JIS K-7126-B
- DIN 53380-3
- GB/T 19789-2005
- GB/T 31354-2014
测试方法
按照 ASTM D3985
使用库仑计传感器测定氧气透过塑料薄膜和薄片的透过率的标准测试方法
在环境大气压力下，将测试样品作为半阻隔材料安装在两个腔室之间。一个腔室用氮气流缓慢吹扫，另一个腔室含有氧气。当氧气渗透通过薄膜到氮气载气中时，它将被输送到库仑计检测器，在那里产生一个电流，其大小与单位时间内进入检测器的氧气量成正比。
