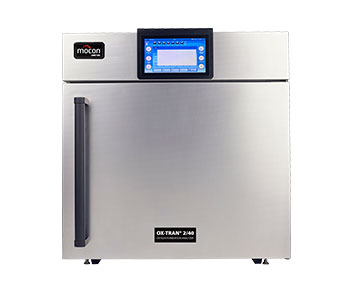

OX-TRAN 2/40 系列是对整体包装进行氧气透过率（OTR）测试的下一代改进版本。这些先进的分析仪集成了 MOCON 成熟的 OTR 分析仪系统和精密的环境室，将包装测试的准确性、可重复性和易用性提升到了一个全新的水平。凭借专为包装测试设计的特殊功能，它们大大缩短了总体测试时间，同时新包装测试舱的设计可轻松制备样品，并提高了测试结果的可重复性。它们有 4 个独立的测试腔，带有可更换的测试舱盒，可以方便、准确地测试各种尺寸和类型的包装，其中许多测试舱无需使用环氧树脂。
高精度包装测试
- Coulox® 专利传感器是市场上唯一一款绝对值库仑计传感器，无需校准
- 检出限低至 25*10-7 cc/（pkg * day）（10X 型）
- 全自动温度、流量和相对湿度控制简化了测试，并提供了无与伦比的可重复性
易于使用
- 可拆卸测试舱，只需轻触 1 个按钮就可以快速交换样品
- 不同的测试舱选项，使各种包装类型的安装和测试变得更加简单、准确和可重复
- 高级自动包装吹扫和预处理功能，可减少总体测试时间
- 触摸屏界面可以在整个测试过程中对所有测试变量进行完全控制和监测
Ox-Tran 2/40系列整体包装测试分析仪可以测试薄膜和整体包装从低到高阻隔的氧气透过率（OTR）。他们使用采用 MOCON 的专利 Coulox 绝对值库伦计传感器，无需校准，符合 ASTM D3985 标准。4个独立的测试舱可以在精确控制的环境条件下（从10到50摄氏度，干燥到90%的湿度）同时进行不同的测试。
我们提供了各种各样的测试盒，可以方便、准确地测试托盘、瓶子、柔性容器、小袋、杯子、瓶盖、纸盒、薄膜以及其他类型的样品。还可使用定制设计的测试舱，以简化样品制备和提高测试重复性。
型号：
该高精度仪器系列有 2 个型号，每个型号都有不同的下限检测系数。
- H 型 (常见阻隔材料）- 最常用的检测范围为 0.00025 to 1 cc/package*day
- L 型 (高阻隔材料）- 能够实现比 H 型低 10 倍的检出限，检测范围为 0.000025 to 1 cc/package * day
25 多年来，MOCON OX-TRAN 系列仪器一直是市场上最可靠、最经久耐用的仪器。OX-TRAN 2/40系列是最新的选择，它将整个包装测试提升到一个新的水平，使品牌所有者和包装服务提供商能够可靠地测试其成品包装的保质期。它是任何经常测试完整包装的测试实验室的完美补充
各种包装和薄膜测试舱
- 轻松在工作台上制备样品，许多无需环氧树脂
- 一键快速释放和加载
- 一次性安装箔板简化了包装的安装
- 专用测试舱盒可节省时间，并提高测试的可重复性
自动控制功能
- 流量、温度和相对湿度控制
- 测试流程开发和建议
- 可编程测试顺序
- 测试报告打印和导出
- 传感器保护
触摸屏界面
- 直观的自动化操作需要极少的培训
- 内置多级用户管理和数据安全
- 事件日志和故障处理指南
- 无需使用电脑，节省宝贵的实验室空间
Coulox® 传感器
- 缩短测试时间，减少总体测试时间，提高吞吐量
- 无需传感器校准
- 传感器寿命比市场上的其他传感器更长
- 与需要校准的传感器相比，结果更准确、更可重复
- 传感器完全符合 ASTM D3985
高级包装测试功能
- 自动快速吹扫到所需的设置
- 自动大流量调节模式
- 在测试开始前，快速检查包装是否安装正确
TruSeal®
- 消除单独清零
- 缩短测试时间（提高吞吐量）
- 更可重复的结果
- 无需工具即可安装测试舱
保修
- 12 个月 100% 零件和工艺保修
- 库伦计Coulox 传感器独家 4 年保修
功能 - 取决于具体型号
| |
单位
|
L 型
|
H 型
|
|
测试范围
@20.9% O2
|
cc/（m2 x day）
|
0.005 至 200
|
0.05 至 200
|
|
cc/（100 in2 x day）
|
0.0003 至 12.9
|
0.003 至 12.9
|
|
cc/（pkg x day）
|
0.000025 至 1.0
|
0.00025 至 1.0
|
|
补偿到 100% O2 的测试范围
|
cc/（m2 x day）
|
0.025 至 1000
|
0.25 至 1000
|
|
cc/（100 in2 x day）
|
0.0015 至 64.5
|
0.015 至 64.5
|
|
cc/（pkg x day）
|
0.000125 至 5.0
|
0.00125 至 5.0
|
|
分辨率
|
cc/（m2 x day）
|
0.002
|
0.02
|
|
重现性
|
cc/（m2 x day）
|
0.002 或 1%*
|
0.02 或 1%*
|
*以较大者为准
功能 - 所有型号
|
Ox-Tran 2/40 系列
|
单位
|
|
测试温度范围
|
10°C 至 50°C ± 0.2°C
|
|
受控相对湿度测试范围
|
5 至 90％ ± 4%
|
|
受控相对湿度载气范围
|
0 至 90％ ± 4%
|
|
腔室尺寸
|
25.5 英寸宽 x 17 英寸深 x 12 英寸高
|
其他规格：
物理规格
- 35.5 英寸高 x 33.0 英寸宽 x 29.75 英寸深（88.9 cm x 83.8 cm x 75.6 cm）
- 225 磅（102 kg）
电气要求
- 电压：100 - 240 VAC 50/60 Hz
- 最大功耗：500 VA
实验室要求
|
温度
|
操作
|
22°C ± 2°C
|
|
存储
|
10 °C至30 °C
|
|
湿度
|
操作
|
10% 至 60% RH（无冷凝）
|
|
存储
|
5% 至 85% RH（无冷凝）
|
供气要求
|
载气
|
气体成分
|
氮气/氢气混合物（98％/2％）
|
|
额定供气压力
|
25 PSI，（1.72 巴），（172 kPa）
|
|
测试气体
|
气体成分
|
干燥压缩空气（ISO 8753-1:2010[1:3:1]）
|
|
额定供气压力
|
85 PSI，（5.86 巴），（586 kPa）
|
连接
- 远程访问和控制（需要可选的 Perm-Net Light 软件）
- 标准以太网端口（100T）
- 双 USB 2.0 端口（用于连接键盘、鼠标或存储设备）
合规标准
本产品通过 UL 和 CSA 认证，使用 Intertek Group plc 的 ETL 标志，并通过 CE 认证。
符合以下国际公认的安全标准。
- IEC 61010-1:2010 第三版
- UL 61010-1:2012 第三版
- CAN/CSA-C22.2 No. 61010-1:2012 第三版
符合以下国际公认的 EMC 标准。
- EN 61326-1:2013
- EN 61000-3-2:2006、A1:2009、A2:2009
- EN 61000-3-3:2013
符合欧盟 2011/65/EU RoHS 指令。
测试舱和选件
- 80 cm2 包装测试舱
- 大型立式托盘测试舱
- 软包装袋测试舱
- 50 cm2 薄膜测试舱
- 包装适配器测试舱
- 腔室内调节架
- 定制测试舱
耗材
软件
- 21 CFR Part 11 用户和数据安全
- PC 的远程查看软件 – PermNet Lite
服务和支持选项
- IQ/OQ 文件和验证
- 基本预防性维护计划
- 高级预防性维护计划
包装膜
包装
测试标准
ASTM D3985
ASTM F2622
ASTM F1307
ASTM F1927
ISO CD 15105-2
JIS K-7126-B
DIN 53380-3
GB/T 19789-2005
GB/T 31354-2014
测试方法
按照 ASTM D3985
用库仑计传感器测定氧气透过塑料薄膜和薄片的透过率的标准测试方法
在环境大气压下，将测试样品作为半阻隔材料安装在两个腔室之间。一个腔室用氮气流缓慢吹扫，另一个腔室含有氧气。当氧气渗透通过薄膜到氮气载气中时，它将被输送到库仑计检测器，在那里产生一个电流，其大小与单位时间内进入检测器的氧气量成正比。
相关资料：
白皮书 - ASTM D3985 和 ASTM F2622 的比较
