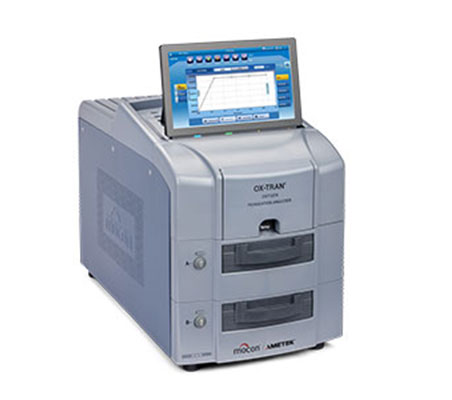

OX-TRAN 2/12 系列分析仪可以测试从低阻隔到高阻隔薄膜的氧气透过率 (OTR)。这些分析仪是进行可靠 OTR 分析的低成本选择。它们有 2 个独立的测试腔，带有可更换的水平测试舱，可轻松、准确地测试各种尺寸和类型的样品。
可靠的结果
- 可靠的 MOCON 氧传感器确保了准确的可重复结果
- 检出限低至 0.05 cc/（m2*day）
- 全自动温度、流量和相对湿度控制简化了测试，并提供了无与伦比的可重复性（T 型无相对湿度）
- 自动测试方法，一键启动测试
多功能性
- 可拆卸测试盒可与多种设计互换，从而可以测试不同类型的屏障。
- TruSeal 氮气环流密封可以消除许多测试中对单独清零的需求，从而缩短总体测试时间
- 全图形触摸屏简单易用，几乎不需要培训
型号：
这一系列的大量程仪器有 2 个型号，具有不同的检测范围，正好适合此类应用。
- R 型（低到高阻隔材料）– 是 MOCON 最宽范围的 OTR 分析仪，检测范围为 0.05 至 28,800 cc/（m2 * day）（使用小面积测试舱可达 255,300 cc/（m2 * day））。
- T 型（高透气性材料）– 专为透气阻隔膜而设计，其检测范围超出了传统 OTR 仪器的工作范围，具体为 200 到 65,000 cc/（m2 * day）（使用小面积测试舱可达 576,200 cc/（m2 * day））。
任何型号的检测上限都可以扩展，例如，通过使用小面积薄膜测试舱（系数 x9）或利用大气中的氧气来代替普通的 100％ O2（系数 4.8）或使用各种尺寸的面罩等方法。
该系列具有行业领先的功能，例如可拆卸和可互换的水平测试舱、易于使用的触摸屏操作界面以及全自动测试，可在实验室中提供更高的吞吐量。
25 多年来，MOCON OX-TRAN 系列仪器一直是市场上最可靠、最经久耐用的仪器。对于宽范围测试或高透气性阻隔材料，OX-TRAN 2/12 系列是一个很好的选择，可提供灵活、可靠的 OTR 测试。
可拆卸测试舱
- 在工作台上轻松制备样品
- 一键释放和加载
- 气动夹紧确保了更可重复的结果
- 可互换的测试舱盒选件扩展了分析仪的范围和灵活性，无需工具，同时又能保持精确的结果
- 测试盒选项包括：缩小面积以在不使用遮罩的情况下扩大测试范围、提高涂层纸基屏障的测试精度、用于在极端条件下进行远程测试的适配器，以及针对特殊测试要求的定制设计。
TruSeal®
- 样品安装密封氮气环流保护了腔室的完整性
- 降低背景噪音水平，减少运行单独清零的需要
- 缩短测试时间，提高吞吐量
- 更可重复的结果
控制功能
- 在整个测试过程中，全自动的流量、温度和相对湿度控制
- 自动测试方法开发和建议
- 可编程多测试顺序
- 最终测试报告打印和导出
- 内置传感器保护
触摸屏界面
- 直观的自动化操作需要极少的培训
- 内置多级用户管理和数据安全
- 事件日志和故障处理指南
- 无需使用电脑，节省宝贵的实验室空间
精确的传感器
- 2/12 R 型具有宽范围的传感器，可提供可靠、可重复的结果
- 2/12 T 型具有独特的高范围 Coulox 传感器，适用于高透气性阻隔膜
保修
功能 - 特定型号
|
|
单位
|
R型
|
T型
|
|
测试范围 (50 cm^2 @100%O2)
|
cc/(m2 × 天)
|
0.05 to 28,800
|
200 to 65,000
|
|
cc/(100 in2 × 天)
|
0.003 to 1858
|
12.9 to 4200
|
|
测试范围 (5.6 cm^2) @100%O2
|
cc/(m2 × 天)
|
0.44 to 255,300
|
1770 to 576,200
|
|
cc/(100 in2 × 天)
|
0.027 to 16,470
|
114 to 37,200
|
|
测试范围 - 封装
|
cc/(pkg × 天)
|
0.00025 to 144
|
1.0 to 323
|
|
解决
|
cc/(m2 × 天)
|
0.05
|
2.0
|
|
重复性
|
cc/(m2 × 天)
|
0.05 or 1.5%*
|
25 or 1%*
|
|
测试温度范围
|
°C
|
10° to 40°C ± 0.2°C
|
10° to 35°C ± 0.2°C
|
|
受控相对湿度测试范围
|
%相对湿度
|
0 to 90% ± 3%
|
0%
|
*以较大者为准
功能 - 所有型号
|
OX-TRAN 2/12 系列
|
单位
|
|
薄膜尺寸
|
4 英寸 x 4 英寸标配，2 英寸 x 2 英寸可选
|
|
薄膜厚度
|
高达 120 Mil
|
|
薄膜测试面积
|
50 cm2 测试舱标配，
5.6 cm2 测试舱可选
|
其他规格（所有型号）：
物理规格
- 15.5 英寸高 x 12 英寸宽 x 23 英寸深（39.4 cm x 30.4 cm x 58.0 cm）
- 95 磅（43.1 kg）
电气要求
- 电压：100 - 240 VAC 50/60 Hz
- 最大功耗：700 VA
实验室要求
|
温度
|
操作
|
22°C ± 2°C
|
|
存储
|
10 °C至30 °C
|
|
湿度
|
操作
|
20% 至 80% RH（无冷凝）
|
|
存储
|
5% 至 85% RH（无冷凝）
|
供气要求
|
载气
|
气体成分
|
100％ 氮气
|
|
额定供气压力
|
29 PSI，（2.0 巴），（200 kPa）
|
|
测试气体
|
气体成分
|
100％ 氧气（纯度 99.9％）
|
|
额定供气压力
|
29 PSI，（2.0 巴），（200 kPa）
|
连接
- 远程访问和控制（需要可选的 Perm-Net Light 软件）
- 标准以太网端口（100T）
- 双 USB 2.0 端口（用于连接键盘、鼠标或存储设备）
合规标准
本产品通过 UL 和 CSA 认证，使用 Intertek Group plc 的 ETL 标志，并通过 CE 认证。
符合以下国际公认的安全标准。
- IEC 61010-1:2010 第三版
- UL 61010-1:2012 第三版
- CAN/CSA-C22.2 No. 61010-1:2012 第三版
符合以下国际公认的 EMC 标准。
- EN 61326-1:2013
- EN 61000-3-2:2006、A1:2009、A2:2009
- EN 61000-3-3:2013
符合欧盟 2011/65/EU RoHS 指令。
测试舱和选件
- 小面积测试舱
- 边缘效应测试舱
- 定制设计测试舱
- 隐形眼镜盒
耗材
- 认证膜 1-3 & 套装
- 更高范围的特殊参考薄膜
- 2/12T 的校准气体包
- 面罩
软件
- PermWare 数据采集、数据管理和仪器状态仪表板
- 21 CFR Part 11 用户和数据安全
- PC 的远程查看软件 – PermNet Lite
服务和支持选项
- IQ/OQ 文件和验证
- 基本预防性维护计划
- 高级预防性维护计划
包装膜
特殊薄膜
测试标准
ASTM F2622
ISO CD 15105-2
JIS K 7126-2
DIN 53380-3
测试方法
按照
ASTM F2622
用各种传感器测定氧气透过塑料薄膜和薄片的透过率的
标准测试方法
当样品在受控的测试环境中达到平衡后，即可测定氧气的透过率。重要的是，要小心控制载气和渗透（测试）气室中的载气流量（用于浓度检测器）、相对湿度、温度和氧气浓度。
在环境大气压下，将样品作为密封的半阻隔材料安装在两个腔室之间。氮气流缓慢地吹扫一个腔室，另一个腔室中含有氧气。当氧气渗透通过薄膜到氮气载气中时，它将被输送到检测器，产生一个能够反映氧气透过率的信号。
