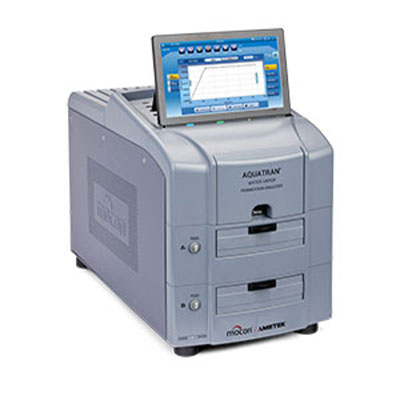

AQUATRAN-W 3/38 H 由于其独特的 4 测试腔，可以同时测试 4 个阻隔样品，其吞吐量是传统 OTR 仪器的两倍。新的双膜水平测试舱可以拆卸，便于样品制备，用户友好的操作界面提供了实时测试状态与目标限值的对比。
最高精度
- MOCON 的专利调制红外传感器是市场上唯一一款符合 ASTM F1249 标准的调制传感器系统
- 检出限低至 0.05 g/（m2*day）
- 全自动温度、流量和相对湿度控制简化了测试，并提供了无与伦比的可重复性
最佳吞吐量
- 业界最快的传感器响应时间，缩短了总体测试时间
- 双膜可拆卸测试舱允许一次测试 4 个样品，所需空间更少
- 自动测试方法，一键启动测试
- TruSeal 氮气环流密封可以消除许多测试中对绝对零点的需求，从而缩短总体测试时间
AQUATRAN-W 3/38 H 高科技分析仪可以测试高低阻隔膜的水蒸气透过率（WVTR）。它采用 MOCON 的专利长寿命调制红外传感器，符合 ASTM F1249 标准。该分析仪在 0.05 到 200 g/（m2*day）的宽检测范围内提供了非常准确和可重复的测试结果。
4 测试舱允许在同一个测试中使用或不使用参考薄膜进行一式三份测试。选择运行已知标样作为对照，可以提高结果的可信度。AQUATRAN 3/38 H 有 4 个测试腔，操作简单，非常适合执行大量 OTR 测试的质量控制实验室。
该分析仪具有行业领先的功能，如可拆卸的水平测试舱、全自动测试，可在实验室提供更高的吞吐量，它还有 QC 测试模式，能够实时显示测试状态与目标限值的对比。它可选配触摸屏操作界面，未选配触摸屏操作界面的版本则可通过本地计算机的彩色图形界面进行控制。
25 多年来，MOCON WVTR 仪器一直是市场上最可靠、最经久耐用的仪器。AQUATRAN-W 3/38 H 既适用于简单的单层阻隔材料，也适用于复杂的多层阻隔材料，是繁忙实验室用于对阻隔膜进行例行简短渗透测试的理想仪器。
可拆卸测试舱
- 双膜测试舱盒，测试能力加倍
- 在工作台上轻松制备样品
- 一键释放和加载
- 气动夹紧确保了更可重复的结果
- 可以装载额外的测试舱并分阶段进行测试
TruSeal®
- 消除单独清零
- 缩短测试时间（提高吞吐量）
- 更可重复的结果
自动控制功能
- 存储和调用常用的测试方法
- 一键启动完整的测试周期
- 在整个测试周期中对流量、湿度和温度进行控制
- 预处理模式，提高吞吐量
- 测试报告打印和导出，包含通过、失败或警告测试结果
- 传感器保护
简单的用户界面
- 全彩图形界面显示了实时检测状态与目标限值的对比
- 仪器可配有彩色触摸屏，也可连接到 PC
- 直观的自动化操作需要极少的培训
- 内置多级用户管理和数据安全
- 事件日志和故障处理指南
调制红外传感器
- 缩短测试时间，减少总体测试时间，提高吞吐量
- 传感器寿命比市场上的其他传感器更长
- 准确、可重复的结果
- 最可靠的调制红外传感器，完全符合 ASTM F1249 标准
保修
- 12 个月 100% 零件和工艺保修
- 调制红外传感器独家 4 年保修
能力
|
|
单位
|
AQUATRAN 3/38 H
|
|
测试范围(50cm2)
|
g/(m2*天)
|
0.05 至 100
|
| g/(100 in2*天) |
0.003 至 6.45 |
|
测试范围 (5cm2)
|
g/(m2*天)
|
0.5 至1000
|
| g/(100 in2*天) |
0.03 至
64.5 |
|
Resolution (50cm2)
|
g/(m2*天)
|
0.0001
|
|
重复性
|
g/(m2*天) |
0.05 或 2%，以较大者为准
|
|
控温范围
|
°C
|
20 °C 至
60 °C ± 0.2 °C
|
|
湿度控制、电池、测试气体
|
% RH
|
100% and 50% 至
90% RH ± 3 RH
|
|
胶片尺寸
|
N/A
|
4” x 4” std., 2" x 2" 对于 5.0 cm2 选修的
|
|
膜厚
|
N/A
|
Up to 20 mil 对于 50 cm2, up to 120 mil 对于 5.0 + 10 cm2
|
|
薄膜测试区
|
N/A
|
50 cm2 std., 10 cm2 + 5.0 cm2 选修的
|
物理规格
- 15.5 英寸高 x 12 英寸宽 x 23 英寸深（39.4 cm x 30.4 cm x 58.0 cm）
- 95 磅（43.1 kg）
电气要求
- 电压：100 - 240 VAC 50/60 Hz
- 最大功耗：700 VA
实验室要求
|
温度
|
操作
|
22°C ± 2°C
|
|
存储
|
10 °C至30 °C
|
|
湿度
|
操作
|
20% 至 80% RH（无冷凝）
|
|
存储
|
5% 至 85% RH（无冷凝）
|
供气要求
|
载气
|
气体成分
|
氮气（99.7% N2 或更高）
|
|
额定供气压力
|
29 PSI，（2.0 巴），（200 kPa）
|
连接
- 远程访问和控制（需要可选的 Perm-Net Light 软件）
- 标准以太网端口（100T）
- 双 USB 2.0 端口（用于连接键盘、鼠标或存储设备）
合规标准
本产品通过 UL 和 CSA 认证，使用 Intertek Group plc 的 ETL 标志，并通过 CE 认证。
符合以下国际公认的安全标准。
- IEC 61010-1:2010 第三版
- UL 61010-1:2012 第三版
- CAN/CSA-C22.2 No. 61010-1:2012 第三版
符合以下国际公认的 EMC 标准。
- EN 61326-1:2013
- EN 61000-3-2:2006、A1:2009、A2:2009
- EN 61000-3-3:2013
符合欧盟 2011/65/EU RoHS 指令。
包装膜
测试标准
ASTM F1249
TAPPI T557
JIS K7129
ISO 15106-2
GB/T 26253-2010
测试方法
按照
ASTM F1249
用调制红外传感器测定水蒸气透过塑料薄膜和薄片的透过率的标准测试方法
测试方法概述
1.一个干燥室和一个已知温度和湿度的湿室用待测阻隔材料隔开。干燥室和湿室构成一个扩散腔，测试薄膜被密封在其中。通过薄膜扩散的水蒸气与干燥室中的气体混合，并被带到压力调制红外传感器。该传感器会测量水蒸气吸收的红外能量比例，并产生一个电信号，其幅度与水蒸气浓度成正比。然后，测试薄膜所产生的电信号幅度将与通过测量已知水蒸气透过率的校准薄膜所产生的信号进行比较。此信息可用于计算水分在被测材料中的透过率。
