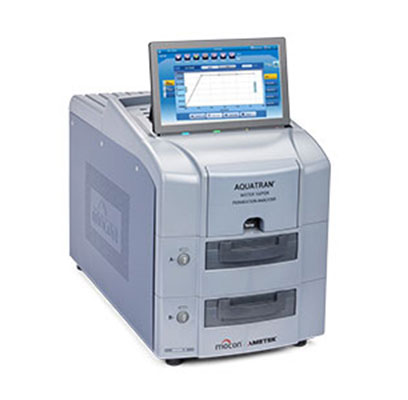

AQUATRAN 3 分析仪可以测量进入传感器的每个水蒸气分子，是业内最可靠的 WVTR 仪器，适用于高到超高阻隔材料。该分析仪易于使用，提供了市场上最低的检出限。它有 2 个独立的测试腔，带有可更换的水平测试舱，可轻松、准确地测试各种尺寸和类型的样品。
最高的精度和可重复性
- AQUATRACE® 专利传感器是市场上最可靠的绝对值库仑计传感器，无需校准
- 超低检出限，低至 0.00005 g/（m2*day）
- 全自动温度、流量和相对湿度控制简化了测试，并提供了无与伦比的可重复性
- TruSeal 充气周边密封系统可阻止潜在的环境水蒸气进入，提供准确的结果
苛刻的应用
- 需要超高防潮阻隔材料的 OLED 柔性显示器和电子产品应用
- 医药行业的高防潮包装
AQUATRAN 3 分析仪可以测试高阻隔到超高阻隔的薄膜和包装的水蒸气透过率（WVTR）。它采用 MOCON 的专利长寿命 AQUATRACE WVTR 传感器，在整个可测量范围内具有线性输出。这使它能在 0.00005 到 5 g/（2*day）的宽检测范围内提供高度准确和可重复的结果。
检测上限可以通过使用小面积薄膜测试舱（系数 x9）或各种尺寸的面罩来扩展。
该分析仪具有行业领先的功能，例如可拆卸和可互换的水平测试舱、易于使用的触摸屏操作界面以及全自动测试，可在实验室中提供更高的吞吐量。
15 多年来，MOCON AQUATRAN 系列一直是市场上最可靠、最经久耐用的仪器。AQUATRAN 3 是高级 WVTR 测试的首选仪器，适用于复杂的多层高阻隔材料或敏感的电子器件和面板。
可拆卸测试舱
- 在工作台上轻松制备样品
- 一键释放和加载
- 气动夹紧确保了更可重复的结果
- 可互换的测试舱盒选件扩展了分析仪的范围和灵活性，无需工具，同时又能保持精确的结果
- 测试舱盒选件包括：用于扩大测试范围（无需面罩）和提高纸基阻隔材料测试精度的小面积测试舱、用于对包装或极端条件进行远程测试的适配器以及针对特殊要求的定制设计测试舱。
TruSeal®
- 消除单独清零
- 缩短测试时间（提高吞吐量）
- 更可重复的结果
自动控制功能
- 流量、温度和相对湿度控制
- 测试流程开发和建议
- 可编程测试顺序
- 测试报告打印和导出
- 传感器保护
触摸屏界面
- 直观的自动化操作需要极少的培训
- 内置多级用户管理和数据安全
- 事件日志和故障处理指南
- 无需使用电脑，节省宝贵的实验室空间
AQUATRACE 传感器
- 超低检出限，低至 5 x 10 -5 g/（m2*day）
- 传感器寿命比市场上的其他传感器更长
- 准确、可重复的结果
- 最可靠的 P2O5 传感器，完全符合 ASTM F3299 和 ISO 15106-3
保修
能力
|
|
单位
|
AQUATRAN 3 分析仪
|
|
测试范围，薄膜，标准 50 cm2 样品
|
mg/(m2 • 天)
|
0.05 到 5000
|
| mg/100in2 • 天) |
0.0032 到 322.6 |
|
测试范围、封装
|
mg/(pkg • 天)
|
0.00025 到 25
|
|
分辨率，胶片
|
mg/(m2 • 天)
|
0.01
|
| mg/(100in2 • 天) |
0.00065 |
|
分辨率、封装
|
mg/(pkg • 天)
|
0.00005
|
|
重复性，薄膜
|
mg/(m2 • 天)
|
±0.050
|
| mg/(100in2 • 天) |
±0.0032 或值的 1%，以较大者为准 |
|
重复性，封装
|
mg/(pkg • 天)
|
0.00025 或值的 1%，以较大者为准
|
|
控温范围
|
°C
|
5°C 到 50°C ± 0.2°C at 100% RH
|
| °C |
10°C 到 40°C ± 0.2°C at 5 到 90% RH
|
|
湿度控制、电池、测试气体
|
% RH
|
100% and 5% 到 90% RH ± 3 RH
|
|
胶片尺寸
|
N/A
|
4” x 4” std, 2”x 2” 选修的
|
|
膜厚
|
N/A
|
Up 到 120 mil
|
|
薄膜测试区
|
N/A
|
50 cm2 std., 选项 到 5.6 cm2
|
|
载气
|
N/A
|
氮
|
物理规格
- 15.5 英寸高 x 12 英寸宽 x 23 英寸深（39.4 cm x 30.4 cm x 58.0 cm）
- 95 磅（43.1 kg）
电气要求
- 电压：100 - 240 VAC 50/60 Hz
- 最大功耗：700 VA
实验室要求
|
温度
|
操作
|
22°C ± 2°C
|
|
存储
|
10 °C至30 °C
|
|
湿度
|
操作
|
20% 至 80% RH（无冷凝）
|
|
存储
|
5% 至 85% RH（无冷凝）
|
供气要求
|
载气
|
气体成分
|
氮气（99.9999% N2 或更高）
|
|
额定供气压力
|
29 PSI，（2.0 巴），（200 kPa）
|
连接
- 远程访问和控制（需要可选的 Perm-Net Light 软件）
- 标准以太网端口（100T）
- 双 USB 2.0 端口（用于连接键盘、鼠标或存储设备）
合规标准
本产品通过 UL 和 CSA 认证，使用 Intertek Group plc 的 ETL 标志，并通过 CE 认证。
符合以下国际公认的安全标准。
- IEC 61010-1:2010 第三版
- UL 61010-1:2012 第三版
- CAN/CSA-C22.2 No. 61010-1:2012 第三版
符合以下国际公认的 EMC 标准。
- EN 61326-1:2013
- EN 61000-3-2:2006、A1:2009、A2:2009
- EN 61000-3-3:2013
符合欧盟 2011/65/EU RoHS 指令。
测试舱和选件
耗材
软件
- PermWare 数据采集、数据管理和仪器状态仪表板
- PC 的远程查看软件 – PermNet Lite
- 21 CFR Part 11 用户和数据安全
服务和支持选项
- IQ/OQ 文件和验证
- 基本预防性维护计划
- 高级预防性维护计划
包装膜
特殊薄膜
包装
封装
泡罩
密封件
测试标准
到
JIS K7129-3
ISO 15106-3
GB/T 21529-2008
测试方法
按照 ASTM F3299-18；
用电解检测传感器（库仑计 P2O5 传感器）测定水蒸气透过塑料薄膜和薄片的透过率的标准测试方法
测试方法概述
1.一个干燥室和一个已知温度和湿度的湿室用待测阻隔材料隔开。干燥室和湿室构成一个测试腔，测试薄膜被密封在其中。透过薄膜的水蒸气与干燥室中的干燥载气混合，并被带到电解传感器。载气通过传感器，其中的水蒸气被五氧化二磷（P2O5）吸收。施加在传感器的电极上的直流电将水分解成氢气和氧气。电解每个水分子需要两个电子，测试腔中的电流代表单位时间内解离的分子数。
