样品准备是准确 OTR 和检测的关键水蒸气透过率结果

使用 MOCON 渗透分析仪测试样品时，成功的渗透测试有一定的要求。成功的测试既准确又可重复。为此，正确准备和安装样品非常重要。



在开始测试之前，需要考虑以下事项：

它代表较大的部分吗？

  • 在整个卷材上和沿着卷的长度上选择样本。如果测试袋中的薄膜，请从前面板和后面板切下碎片。
  • 避免明显的缺陷，例如皱纹或涂层裂纹（除非研究的目的是表征这些缺陷的影响。）
  • 分析尽可能大的样本量。 50cm2 测试区域比 5cm2 测试区域更能代表卷筒，因为整个卷筒之间可能存在差异，这些差异会随着标准化 g/(m2 x 天) 值而放大。
  • 对样品进行切片进行测试时，请使用样品模板、XACTO 刀和干净且无碎片的切割垫。有些材料更脆弱，例如薄涂层。对于这些，可以用记号笔在模板周围追踪样品，然后用剪刀剪下该部分。

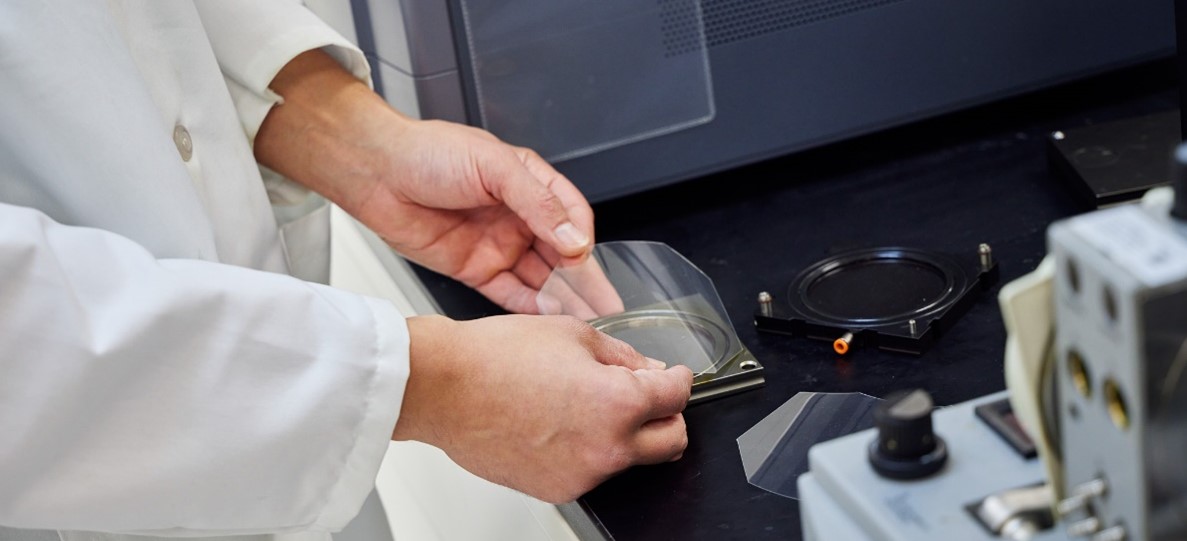

将样品装入细胞盒时要小心。

<ul 类="“勾”">
  • 薄膜取向对于湿敏材料非常重要，特别是在涉及不平衡湿度的情况下。例如，使用干燥氮气载气和湿润氧气测试气体分析薄膜样品。
  • 您的测试盒需要轻轻润滑。 快速 QC 型测试很容易忽视这一点。
  • 薄膜在盒中对齐（没有间隙让测试气体和载气室混合）。
  • 某些样品需要使用背胶箔掩模或特殊盒（例如边缘效应盒、缩小面积盒和压缩盒）进行遮盖。制定安装这些样品的标准流程。
  • 在固定到仪器中之前，确保墨盒 O 形圈就位。
    •

    制作准确且可重复的 OTR 分析仪需要哪些要素？

    获得准确且可重复的 OTR 测量需要考虑许多因素。其中许多在 ASTM D3985 中指定，使用塑料薄膜和片材的氧气透过率库仑传感器标准以及一些 MOCON OTR 分析仪上的附加功能。

    ASTM D3985 标准中的关键功能旨在最大限度地减少氧气泄漏/测试结果的偏差。这是一个巨大的问题，因为仪器周围有氧气（室内空气为 20.9%）。从角度来看，100cc/(m2 x 天) 的高 OTR 薄膜通过 50cm2 测试区域传输的氧气当量水平为 35ppm。 对于高阻隔样品（0.01 cc/（m2 x 天）），透过率相当于 3.5 ppb！ 这是透过样品的氧气含量极低。

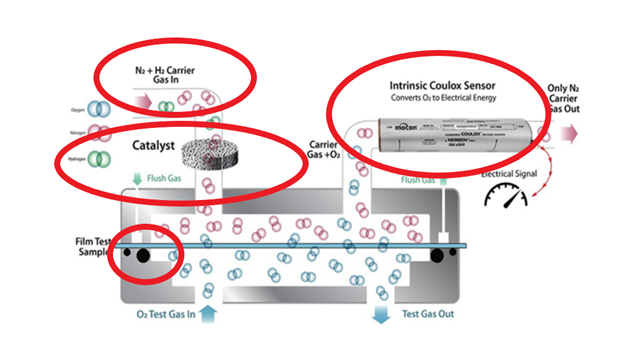

    下面的插图和信息重点介绍了构成准确、可重复的 OTR 仪器的组成部分。




    通过测量最大限度地减少氧气进入的功能包括：

    1.) 平坦的表面“完成”扩散池的密封 O 形圈位于样品的 O2 侧，并使用高真空密封油脂，以尽量减少环境空气扩散通过样品的边缘渗透。 MOCON 对此 O 形圈密封进行了改进，添加了辅助 Truseal 密封方法，以进一步减少边缘扩散。

    2.) 仪器内的紧密阀门和配件对于包含 1 个以上测试单元的 OTR 系统尤其重要，因为每个连接点都是氧气进入的潜在来源。

    3.) 使用合成气体 (N2/H2) 作为载气并结合催化剂床，共同产生基本不含氧气的气体，用于测量样品的 OTR。

    4.) 固有的高效库仑氧传感器可提供准确的测试结果。只有 MOCON 的 Coulox 探测器拥有该测试方法 50 多年的可靠记录。

    要了解有关使用 ASTM D3985 参数进行测试的更多信息， 阅读下面链接的完整指南：

    了解更多


    厚度对传输速率的影响 传输速率测试？

    材料厚度如何影响传输率测试？

    当天气变冷时，我们很快就会知道增加层数可以让我们更温暖。简而言之，如果你想要更多的屏障，你就增加厚度。同样的原理也适用于气体透过率测试。经验法则是，如果材料的厚度加倍，阻挡水平也会加倍，相应的透射率将减半。

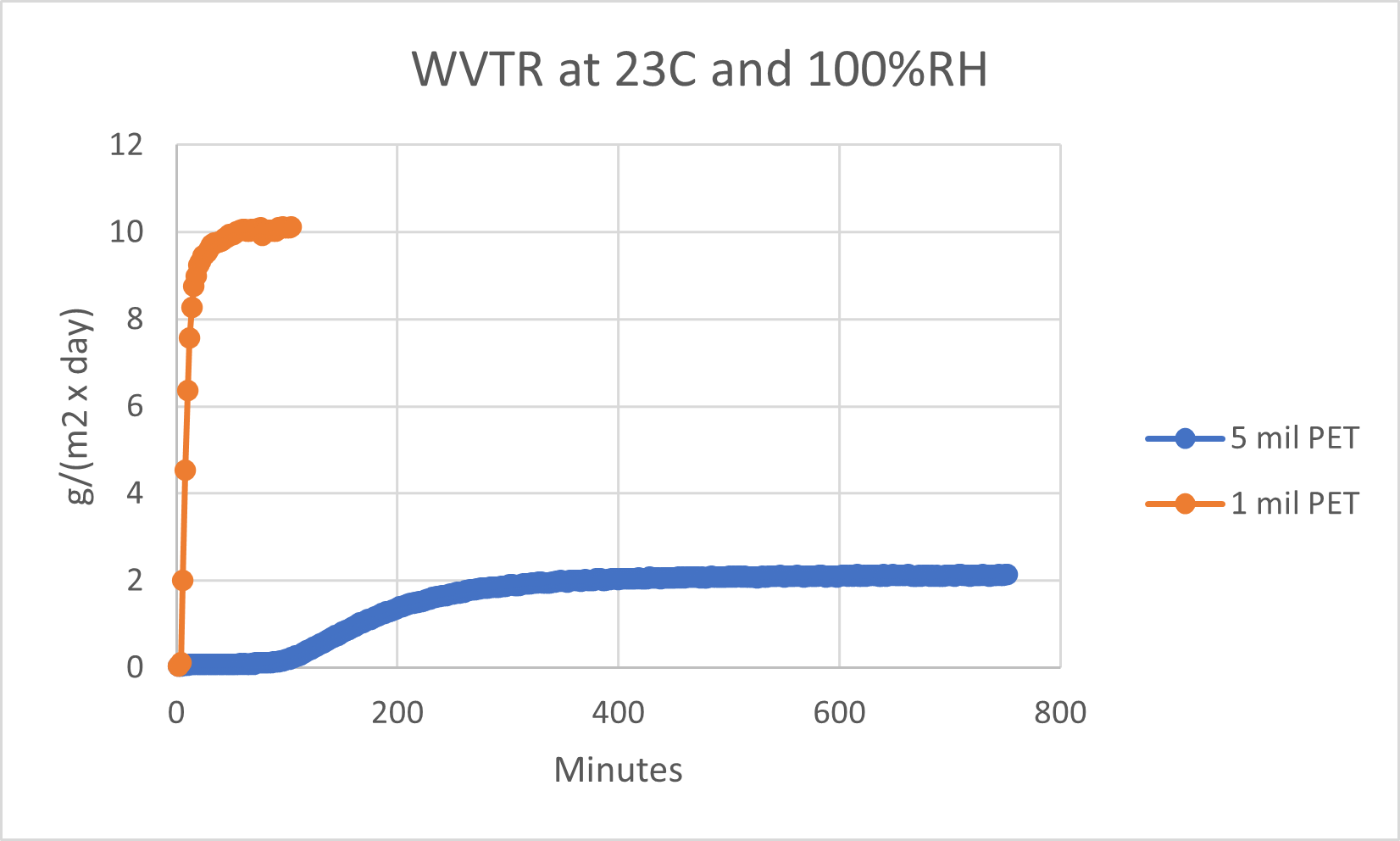

    很少有人意识到平衡较厚的样品所需的测试时间。典型的假设是厚度加倍需要测试持续时间加倍。然而，这是不正确的。通常，材料厚度每增加一倍，传输速率达到平衡所需的时间就会延长 4 倍。下面是 1 和 5 百万厚 PET 薄膜及其透射率水平的比较。选择这些薄膜是因为它们可以在短时间内达到 WVTR 平衡。




    在此示例中，1 密耳 PET 薄膜的水蒸气透过率 (WVTR) 为 10.1 克/（平方米 x 天）。达到该值 95% 所需的时间不到 30 分钟。 5mil PET 薄膜的 WVTR 为 2.17 g/(m2 x day)，需要近 450 分钟才能达到最终值的 95%。我们通常看到，对于厚样品，最后 5-10% 的 TR 平衡可能需要相对较长的时间，特别是在测量更高阻隔材料时。

    通过这个测试示例，它证实了：

    <ul 类="“勾”">
  • 当创建较厚的屏障时，整体传输速率会成比例下降。材料厚度增加 5 倍，测得的 WVTR 从 10.1 克/（平方米 x 天）下降至 2.17 克/（平方米 x 天）。 随着材料厚度的增加，需要更多的时间（超过 5 倍）来测试样品达到平衡。
  • 正如所证明的，传输率水平和达到平衡的时间都受到材料厚度的影响。在优化测试条件（例如 WVTR 和 CO2TR 的流速）和测试持续时间以确保平衡值时，需要牢记这一点。适用于薄样品的标准测试设置可能会为厚样品产生不准确/过早的结果。

    • 阅读文章




    资源

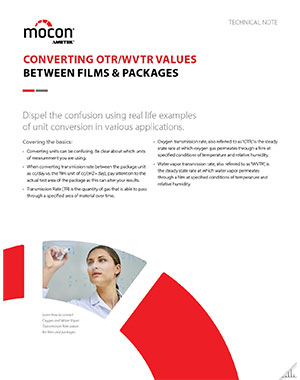

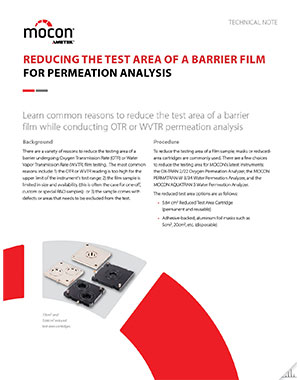

    提供更新的技术说明（单击下面的图像）。

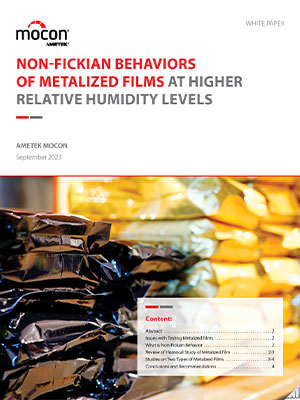

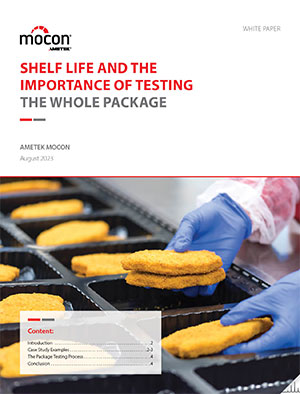

    提供更新的白皮书（点击下面的图片）。

    想了解更多吗？在我们的资源库中发现有关类似主题和行业的丰富知识，链接如下：

    资源库
    <强> 活动

    对于美国客户，我们将在南卡罗来纳州格林维尔举行的 Converters Expo South 举办为期一天的活动 - 2 月 12 日。 2024 年 20 日。我们的专家将随时回答您有关 AMETEK MOCON 一流的渗透和包装测试仪器的所有问题。

    对于欧盟的客户，我们将参加两场展会。我们将于3 月 12 日至 14 日参加在法国雷恩举行的CFIA Rennes 2024，展位 2-C3 以及 Anuga FoodTec将于3 月 19 日至 12 日在德国科隆8.1 号展厅B020 展位举行。

    希望 2024 年见到大家！
