ASTM D3985/F1927
氧气透过率（OTR）测试方法
相当于 ISO 15105-2、JIS K7126-2、GB/T 19789 和 DIN 53380-3
塑料薄膜氧气透过率的标准测试方法
在干燥/受控相对湿度环境中使用库仑传感器进行压片和压片
使用地点
评估材料对氧气的阻隔特性。该方法用于优化产品的保质期或使用寿命，并有助于选择最合适的材料。
描述
此测试方法分析在干燥 (D3985) 或加湿条件（F1927）。
- 样品的一侧受到氧气测试气体（通常为 100% O2）的挑战，而样品的另一侧则受到氮气载气的吹扫。
- 穿过样品的任何传输氧气都会被氮气吹至库仑检测器，在库仑检测器中测量传输氧气。
- OTR 的常用单位是 cc/(m2 • day) 或 cc/(100in2 • 天)
- 了解更多详情ASTM D3985 或 ASTM F1927请访问 ASTM 网站

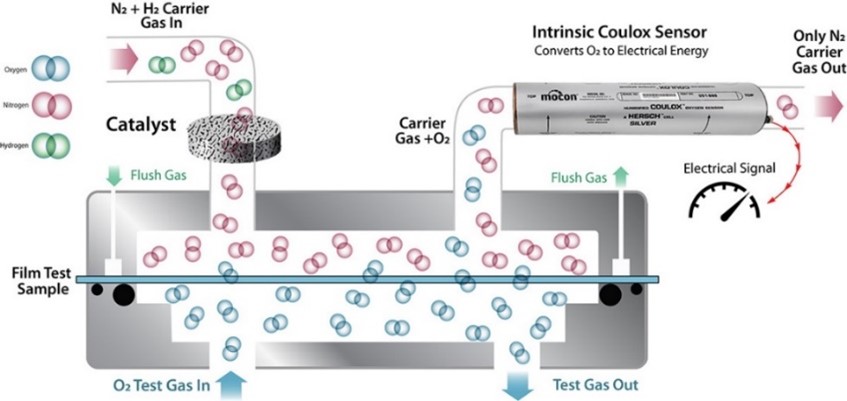

方法示意图（干膜和湿膜测试）和相应仪器
注意
MOCON® 开创了这种测试方法，我们的专利 Coulox®传感器是用于渗透测试的最灵敏的氧气传感器。凭借精确的温度、湿度、流量控制和校准膜，我们的仪器成为该测试方法的全球标准。了解有关 AMETEK MOCON OTR 渗透分析仪的更多信此处 以及我们的实验室测试服务 这里.
.
结果

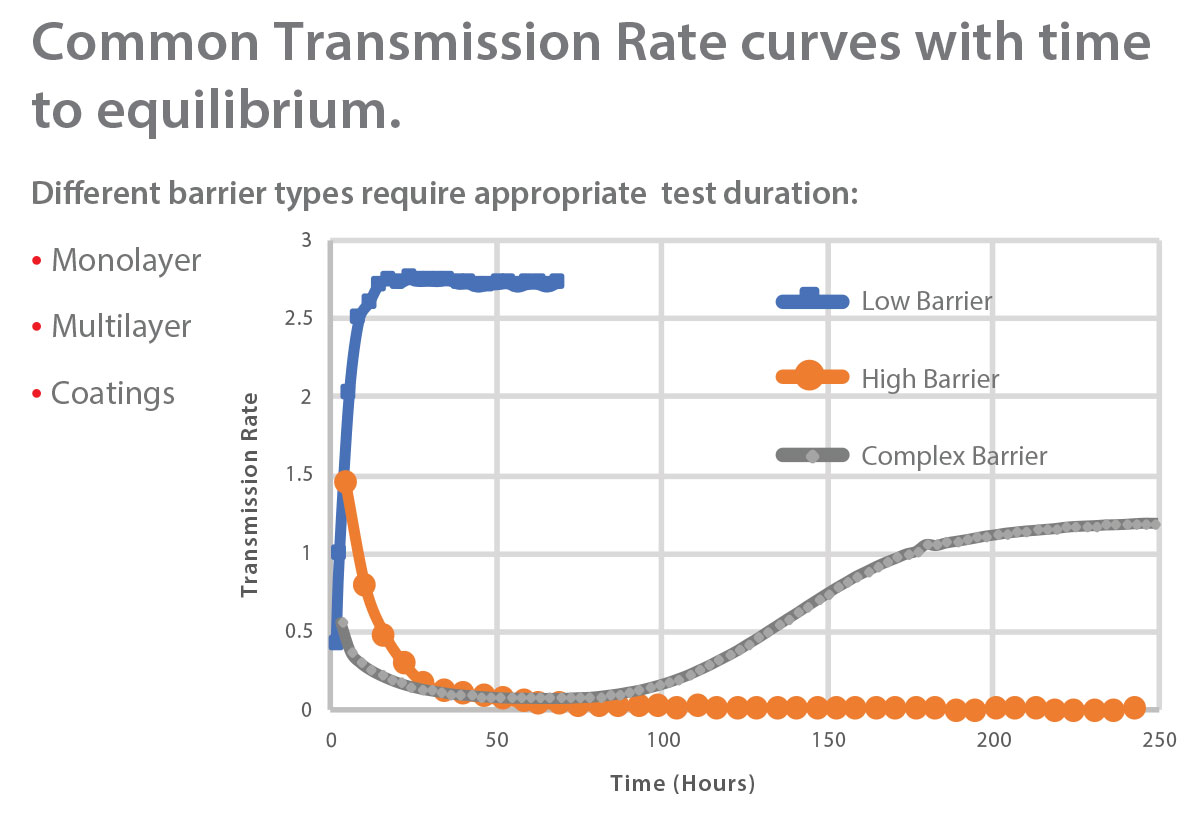

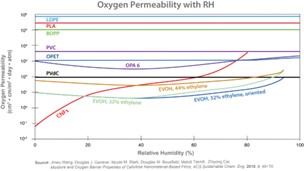

传输速率输出是 OTR 与时间的关系图（这是验证平衡的关键）和数据报告。透射率测试持续时间可以从几个小时到几周不等，具体取决于材料的阻隔特性。高温会导致更高的传输速率和更快的测试，而低温会产生更低的传输速率值和更长的测试持续时间。此外，对湿度敏感的样品（例如 EVOH、聚酰亚胺和涂层纸）的 OTR 会受到湿度的影响。了解您产品的需求对于优化适当的测试环境非常重要。
下载 ASTM D3985/F1927 说明
