ASTM E96
水蒸气透过率(WVTR)重力测试方法
相当于 ASTM D1653、TAPPI T 448、T 464、ISO 2528、JIS Z0208、GB/T 1037、DIN 53122-1
材料水蒸气透过率的标准测试方法
使用地点
评估材料的水蒸气阻隔特性。该方法用于优化产品的保质期或阻隔性能，并有助于为特定的水蒸气阻隔应用选择最合适的材料。
说明
此测试方法通过重量分析确定渗透塑料、纸张、纤维板或木制品等材料的水蒸气量（稳定状态）。
- 材料固定在杯子的体积上。杯子要么装满干燥剂（干杯），要么装满水（湿杯）。然后将样品放置在受控温度/湿度环境中并定期称重，以确定材料随时间的重量增加（干杯）或损失（湿杯）。
- 随着时间的推移，随着水分与干燥剂结合，干燥的杯子重量会增加。随着较高的湿气浓度（100% RH）穿过样品到达腔室的较低湿度（例如 50% RH），湿杯的重量会随着时间的推移而减少。
- 了解样本面积和每单位时间的重量增加/减少率可以计算水蒸气透过率。
- 如需了解更多详情和了解更多信息，请访问 ASTM E96 在 ASTM 网站上。

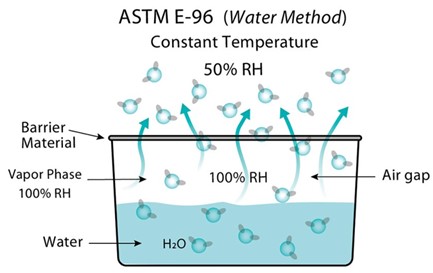

方法示意图（适用于干杯和湿杯）
注意
在上面的示例中，两个杯子具有相同的挑战梯度 (50% RH)，但一个杯子一侧干燥，另一侧具有 100% RH。这种差异可能会影响对湿度高度敏感的材料（例如涂层纸）的结果，这些材料在高湿度下会膨胀。测试持续时间可以从几天到一个月甚至更长，具体取决于材料的阻隔特性、测试条件和天平灵敏度。高阻隔结构（例如箔、金属化和 SiOx 涂层）需要很长时间才能分析。一般来说，高阻隔材料最好使用替代方法（例如 ASTM F1249）来表征。 此处详细了解我们的实验室测试服务。< /p>
结果
材料的 WVTR 通常报告单位为 g/(m2 • 天) 或 g/(100in 2 • 天）或彼尔姆的一个行业利基单位。 WVTR 由数据的斜率决定。
下载 ASTM E96 说明
