ASTM D6701
高透过率材料的水蒸气透过率 (WVTR)
相当于 EDANA/INDA NWSP 070.4.R0 和 NWSP 070.5.R1
测定非织造布和塑料屏障的水蒸气透过率的标准测试方法
使用地点
评估高透射材料的水蒸气渗透特性。该方法用于帮助表征和选择最合适的材料，以满足“透气性”要求。水蒸气是关键。应用包括医疗保健、建筑、汽车、过滤和制药行业的材料。
描述

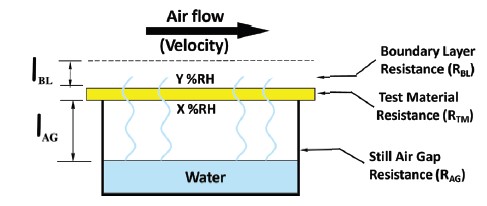

此方法是由于重量分析测试 (ASTM E96) 高 WVTR 材料的问题而开发的。历史上的 ASTM E96 方法涉及的关键问题包括：杯子内的水和测试薄膜之间的气隙，以及精确控制外部薄膜环境（特别是紧邻薄膜的环境）。由于这些问题，各个实验室可能具有良好的内部可重复性，但是与其他实验室（使用其他室和“气隙”）的比较会有很大差异，这使得材料比较成为一个挑战。
相比之下，ASTM D6701 是一种高度准确且可靠的测量非织造材料 WVTR 的方法。与传统的重量分析方法（例如 ASTM E96）不同，D6701 使用受控湿度室、非常高的水蒸气透过保护膜以及用于监测水蒸气透过的电子传感器。
评论：此测试方法分析渗透过 100%RH 的平板薄膜对样品产生影响的水蒸气量（稳定状态）。
方法总结：

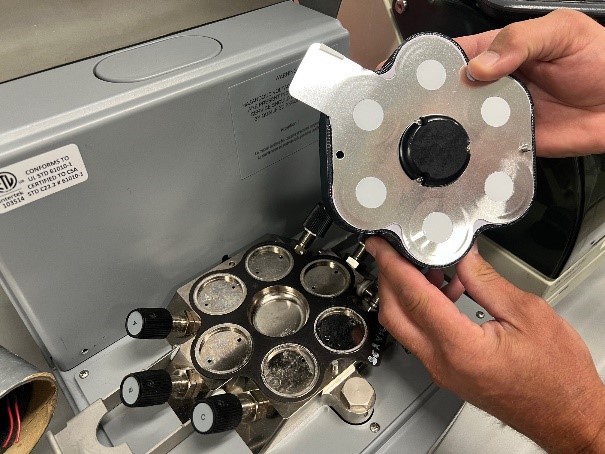

- 设备：使用干燥室（具有流动氮气）、保护膜和湿室创建扩散池。当保护膜上有水时，可以向测试样品输送极高的湿度，同时不会物理润湿样品的表面。 流过腔室的干燥氮气载气被输送至水蒸气传感器。

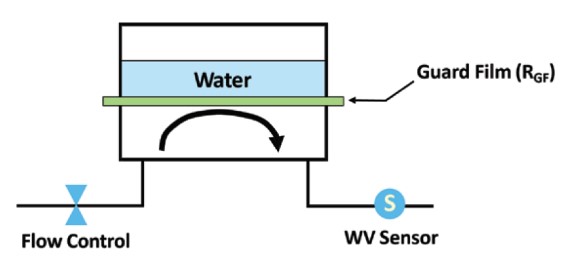

2. 保护膜测试：进行初始测试以测量保护膜的 WVTR (WVTRGF) 及其与蒸发器组件之间的气隙，蒸发器组件产生 100% 的相对湿度。

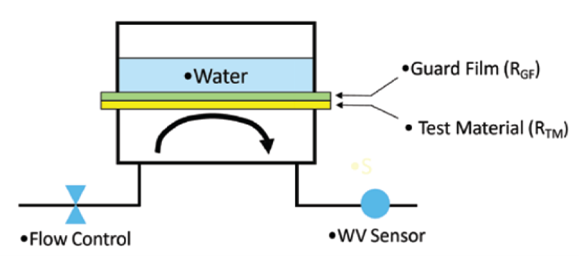

3.无纺布测试材料测试：将薄膜样本安装到扩散池中（保护膜下方），整个系统WVTR总计（保护膜+测试材料) 进行分析。
4. WVTR计算：仪器计算测试材料的透过率（WVTRTM) 使用电阻方程。
WVTRTM = [ 1/WVTR总计 ‐ 1/WVTRGF ] -1
笔记

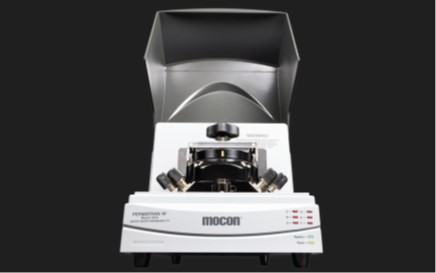

MOCON 首创了这种独特的测试方法，并且是该仪器的唯一供应商。通过这种方法，最终有了一种可重复的仪器方法来表征这些非常高的水蒸气透过率材料。了解更多关于 Water Vapor Permeation Analyzers 通过访问我们的网站。
结果
传输速率输出是 WVTR 与时间的关系图（这是验证平衡的关键）和数据报告。使用该仪器快速分析高发射机，每 2-4 小时分析六个样品的典型吞吐量。
下载 ASTM D6701 说明
